0.9 - 1.7um Yüksek Sıcaklık Fırın Kamerası Termal Görüntüleme Gözetim Kamera Sistemi

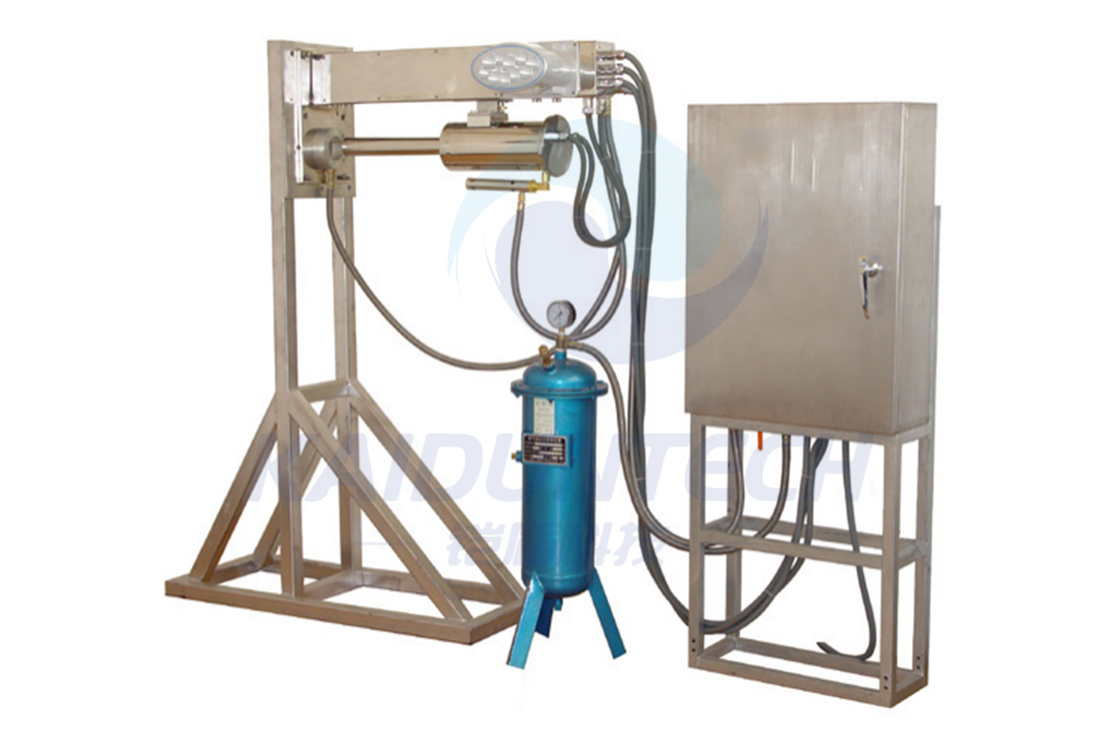

KD-LN2000CW-TC Endoskopik Yüksek Sıcaklıklı Termal Görüntüleme Sistemi

1.Ürün sunumu

Yüksek sıcaklıklı endüstriyel TV izleme sistemi, endüstriyel fırınların otomasyonunun önemli bir parçasıdır.Yüksek verimlilik, enerji tasarrufu ve endüstriyel fırınların güvenli çalışması özellikle önemlidir.Yüksek sıcaklık endüstriyel televizyon ile endüstriyel fırına izleme yaygın olarak kullanılmıştırEndüstriyel işletmelerin üretim verimliliğini ve ekipmanların güvenliğini ve kullanım ömrünü önemli ölçüde artırır.

KD-LN2000CW-TC endoskopik yüksek sıcaklıklı endüstriyel TV ekipmanları, yüksek sıcaklıklı ortamlarda kullanılan özel kapalı devre TV ekipmanlarıdır.Özellikle demir ve çelik tesisleri için uygun, kaynatma fırını, ısı işlem fırını, atık arıtma tesisleri yakıcıları, elektrik santralleri kaynama fırını.Kimyasal kazan ve diğer endüstriyel yüksek sıcaklıklı fırınlar ( fırın duvarının kalınlığı yaklaşık 300 mm)Fırın, operatörün malzeme ısıtma, işletim, kızartma,Kontrol odasındaki izleme ekranında atık yakma ve külün yanma aleviCihaz küçük boyutta, hafif ağırlıkta, güvenilir bir işletim, kurulum ve bakım için kullanışlıdır.Bu, kazanın ateşleme ve normal çalışmada gerçek ve güvenilir görüntüler sağlayabileceğini sağlayabilir., ve kazanın güvenli ve ekonomik çalışması için vazgeçilmez bir izleme aracıdır.Petrolle çalışan ve gazla çalışan kazanlar ve yakıtı doğrudan yanan diğer fırınlar.

Yakıt, kömür ve gaz fırını için, bu ekipman sadece basınçlı hava kullanır, su kullanmaz.Anilleme, atık yakma ve fırındaki malzemelerin yanma durumu ve kömür külünün yanma alev şekli.

Hava akışı dağılımının bilimsel tasarımına göre, dönen rüzgar perdesinin rüzgar perdesinin yoğunluğunu ve temizlik alanını artıran lensin ön ucunda oluşur.fırındaki toz ile lens objektifinin temasını etkili bir şekilde durdurur., ve daha iyi bir kül direnci ve toz direnci etkisi elde eder. böylece sistem ekipman temel bakım koşulunda uzun süreli sürekli ve istikrarlı çalışma olabilir.

Teknik Özellik

a) Saf hava soğutma teknolojisi, spiral hava perde tasarımı, yerli orijinal

b) Eşsiz orta daire yalıtım teknolojisi

c) Üçlü koruma teknolojisi, akıllı, güvenilir çalışma

d) Yüksek sıcaklığa dayanıklı tüm paslanmaz çelik malzemeleri, kalıp üretimi, yapı akıllı tasarımı, bilim ve teknoloji seviyesini yansıtır

e) En iyi video etkisini elde etmek için görüntü görüntüsü sahneye göre seçebilir

f) Mükemmel kalite güvence sistemi, eğitim hizmeti, yedek parça hizmeti, takip ziyaret hizmeti süreci, ağ yönetimi.

1Mükemmel hizmet.

Şirketimiz, aynı zamanda, sözleşmeyi yerine getirmek için ISO9001:2008 kalite standartlarına sıkı bir şekilde uygun olarak ürünlerin kalitesini sağlamakta, sitenin inşaat yönetimi,Ve en iyi kaliteyi sağlayacağız., satış, bir dizi mühendislik hizmetlerinden sonra, şirketin bir teknik kalitesi var, profesyonel mühendislik inşaat hizmeti ekibi, satış sonrası hizmetlerin tam bir seti var,Kullanıcının bize olan güvenini artırmakKullanıcıların ihtiyaçlarını karşılamak için hizmetimizin prensibi, ürünlerin kullanımı sırasında karşılaşılan sorunları en hızlı şekilde çözmektir.

Hizmet taahhüdü: Ekipman sorunları hızlı bir şekilde ortaya çıkarsa, sorunları çözmek veya bildirimi aldıktan sonra 24 saat içinde çözüm önermek için siteye geleceğiz.,ürünlerin kalite sorunlarını ücretsiz olarak onaracağız ve değiştireceğiz. Bitmiş ekipman kullanıma verildikten sonra kullanıcıları düzenli olarak ziyaret edeceğiz,Sistem ekipmanlarının yerinde bakımını gerçekleştirir., teknik destek ve garanti çalışmaları sağlar.

2. Saf hava soğutma teknolojisi

Ekipman, kullanımı kolay, bakımı kolay ve bölgesel kısıtlamalara tabi olmayan zorlu hava soğutması kullanır.Hava akışı dağılımının bilimsel tasarımına göre, döner hava perdesinin ve temizleme alanının yoğunluğunu arttırmak için lensin önünde döner hava perdesinin oluşması,fırındaki toz ile lens hedefi arasındaki temayı etkili bir şekilde durdurun., lenslerin odaklanmasını ve soğutma lensini önlemek için iyi bir kül ve toz direnci elde eder.Soğuk hava üretir (en yüksek sıcaklık farkı 23°C'ye ulaşır), ve sonra sonda kalkan gir, böylece kamera tüm cihazın normal çalışmasını gerçekleştirmek için uygun bir çalışma ortamına sahip.Filtre sistemi, su ve yağı otomatik olarak çıkarmak için çok aşamalı otomatik hassas CKD filtreyi benimsiyorTemel olarak bakımsız.

Döngü tüpünün katsayısı parametreleri:

3Yapısal özellikler

Ekipmanın genel yapısı yüksek sıcaklığa dayanıklı özel paslanmaz çelik malzemeden yapılmıştır, bu nedenle yüksek sıcaklığa dayanıklılık, korozyon direnci,ve orijinal teknolojiye dayanarak, kalıp tasarımı, ekipman görünümü, küçük ve hafif, bu da tasarım patent sertifikası devlet fikri mülkiyet ofisi kazandı, pıhtılaşma kalıp teknolojisi avantajı,Ürünlerin şirketin rekabet avantajı yarattı.

Depolama kısmı yüksek hassasiyetli metal ray aktarımını benimserken, güç olarak kendiliğinden kilitlenen motorla hareket esnek ve özgürdür.Geleneksel vida fındığı yapısını aşmak deformasyon ve sıkışmak için kolaydır, tüm sistem yapısı basittir, kompakt, hassas, hafif. elektrikli / manuel olabilir, böylece ekipmanın içine ve dışarı sabit ve güvenilir, site el ile itmek,sonda kapağını çek veya düğmeye bas, çıkış düğmesi ve kontrol odası operatörü kamera sondası üzerinde olabilir, çıkış, uzaktan kumanda. basınçlı hava basıncı 0 ayar değerinden daha düşük olduğunda.1 Mpa veya kamera sondasının iç sıcaklığı 55°C ayar değerinden yüksek veya güç arızası (UPS güç kaynağı), kamera sondası otomatik olarak fırından çıkabilir ve gözlem deliği otomatik olarak kapanır ve alarm sinyali gönderir.ve sıcaklık kontrolünün üst ve alt sınırları aşırı sıcaklık alarmı gerçekleştirmek için önceden ayarlanabilirElektriksel kontrol, sistemin işlevselliğini ve güvenilirliğini büyük ölçüde geliştiren Japon Mitsubishi PLC programlanabilir denetleyiciyi benimsiyor.ve kullanıcılar kendi gereksinimlerine göre özgürce programlayabilirler..

4. Kısa dalga termal kamera özellikleri

Otomatik çıkış sistemi: 1.5mLens uzunluğu: 0.8m, Yüksek sıcaklıklı lens, yüksek optik tasarım endeksi olan safir kızılötesi yüksek sıcaklığa dayanıklı iğne deliği lensini benimser,Yüksek kaliteli optik bileşenler kullanılıyor., geniş alan açısı (90 derece çapraz) ve geniş alan derinliği, yüksek çözünürlük, sabit performans, çünkü merceğin yüksek sıcaklık direnci kameradan daha yüksektir,Bu yüzden sadece fırına lens soğutma için daha elverişlilens uç yüzeyi safirden yapılmıştır, 2200°C'nin altındaki yüksek sıcaklıklara dayanır, kazalarda bile lens yanmaz.Lens uzunluğu sahnenin gerçek durumuna göre seçilebilir, düşük aydınlatma DSP renkli kameramızla benzersiz yüksek sıcaklıklı lensimizle güçlü ışık bastırma, böylece sahnedeki her ayrıntının net bir şekilde yeniden üretilmesi iki kat garantilidir.

Özel yüksek sıcaklıklı korozyona dayanıklı malzemeler ve özel yapı tasarımı kullanan kamera sondası kalkanı, yüksek sıcaklıklı merceği ve kamerayı etkili bir şekilde korur.Yüksek sıcaklıkta korozyona dayanıklı özel paslanmaz çelik malzemeden yapılmış kamera sonda kalkanı, kamera prob yapısı tasarımı makul ve basit, yüksek sıcaklık lens ve kamerayı etkili bir şekilde korur, uygun bakım, uzun hizmet ömrü.Ocağın ekipmanlara yayılan ısı miktarını azaltmak için, 1 mm iğne deliği lens, büyük ölçüde ışıltı alanını azaltır benimsenir. lens iki gaz hattı tarafından soğutulur. ve soğutma gazı koruyucu kapak ön ucundan üflenir,Yüksek sıcaklığa karşı daha iyi olan, toz önleme ve diğer performanslar. Tüm kamera sondası 2000 ° C yüksek sıcaklığa dayanabilir. Kamera ve lens sondanın kapağına monte edilir, sonda fırına derinlere girer.,CCD kullanılarak fırındaki görüntü alevini iğne deliği merceğinden alıp kameraya yansıtılır.

5Uygulama çevresel parametreler ve performans göstergeleri

• basınçlı hava girişi
• Giriş basıncı: (0.3- -0.7) Mpa
• Giriş sıcaklığı: 35°C
• Akış hızı: (0.1- -0.4) M3 / min
• Toz: <200 g / m3
• Gürültü: < 150 db
• Çalışma ortamı sıcaklığı: 10°C -90°C (sonda kapağı hariç)
• Kontrol sistemi-10°C - -70°C
• Kamera<1800°C ((ek su soğutma ve hava soğutma ekipmanları eklemek gerekir)
• İç sıcaklık <2200°C fırın duvar sıcaklığı <300°C
• Titreme: deprem ve kazalar haricinde dayanabilir.
• Güç tüketimi: 120W
• Güç kaynağı voltajı: AC220V
• Tarama modu: 625 satır / 50 alanın PAL sistemi
• Video çıkışı: 1 Vp-p eşzamanlı pozitif kutupluk 75 euro
• Sinyal gürültü oranı: en az 42 db
• Sistem görüntü kalitesi: Seviye 5 (normal durum)
• Parlaklık tanımlama seviyesi: Seviye 8
• Monitör çözünürlüğü: 1080P
• Duyarlılık: 0.8 Lx (F1.4)
• Reaksiyon süresi: 1 ms
• Koruma seviyesi: IP65
• Seyahat: 900 mm
• Ortalama hatasız süreler: 25.000 saat

7.3HP Hava soğutmalı soğutucu

8.15KW hava kompresörü

9Ekipman listesi.
